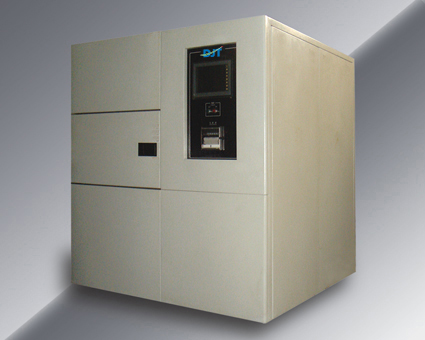

冷熱衝擊機

特點

■ 可設定高溫、低溫、及冷熱衝擊三種不同條件之功能。

■ 全自動,高精度系統迴路,任一機件動作,完全由P.L.C.鎖定處理。

■ 分為高溫區、低溫區、測試區三部分,採獨特之斷熱結構及蓄熱、蓄冷效果,應用冷熱風路切換方式導入試品中,作冷熱衝擊試驗



功能

■ 冷熱衝擊試驗機為電子、金屬、化學、塑膠…等,測試各種材料不可或缺之一環。

■ 此種功能的考驗,確認您產品的品質,從精密的IC到重機械的組件,無一不需它的測試認同

■ 試驗目的在決定某材料對極高溫、極低溫的反覆拉抵力,以最短的時間內試驗出產品於熱脹冷縮所產生的化學變化或物理傷害。



應用

Design House / Mobile DRAM / CMOS/ 車用IC / 3DIC封測 / 高階IC測試 / 電子零組件 / 汽機車零件 / 可靠度測試 / 產品高低溫測試  / 恆溫恆濕測試。

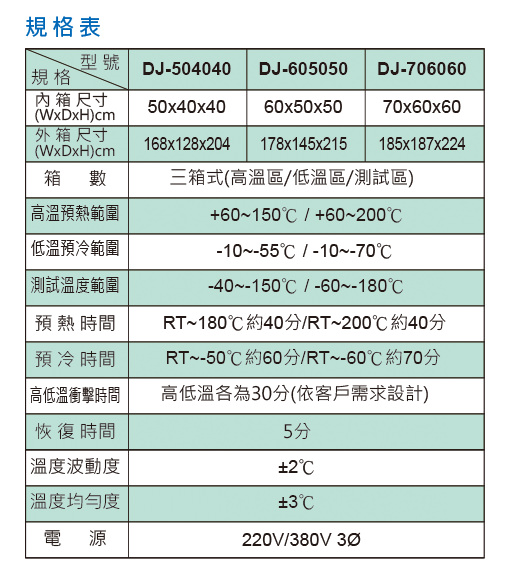

規格說明

A性能︰水冷式水溫在25℃,空載時

1.試驗槽溫度使用範圍:-40℃~150℃

2.高溫槽溫度設定範圍:+60℃~200℃

   高溫槽升溫時間RT(室溫)~ 200℃約需25min (室溫在10~30℃時)

3.低溫槽溫度設定範圍:-50℃~-10℃

   低溫槽降溫時間20~-50℃約需70min (室溫在10~30℃時)

4.溫度波動度:±2.0℃

5.溫度均勻度:±3.0℃

6.衝擊復歸時間:-40℃~150℃約需5分鐘

  (塑膠IC負載5KG)

7.高低溫衝擊恆溫時間各為30分鐘以上

B.結構 內部尺寸45x40x40(WxHxD)CM

  外部尺寸160x175x125(WxHxD)CM (依實際尺寸為準)

1.內箱材質:不銹鋼板(SUS #304)

2.外箱材質:鋼板烤漆

3.保溫材質:高溫槽:玻璃棉

            低溫槽:高密度PU發泡+玻璃棉

4.加熱器:鰭片散熱管形不鏽鋼電熱器,

5.送風循環系統:(a)馬達1HPx2台

                     (b)不銹鋼加長軸心

                     (c)多翼式扇葉)

6.箱門:單片門,左開

                (a)平面嵌入式把手

                     (b)後鈕:SUS #304

7.冷凍系統:

              (a)壓縮機:裝進口全密式壓縮機x2台

              (b)冷媒:環保冷媒

                   (c)冷凝器:水冷殼管式冷凝器(不包括冷卻水塔5RT,水泵,配管)

                   (d)蒸發器:鰭片式多段式自動負載容量調整

              (e)其它附件:乾燥劑,油分離器,冷媒流量視窗,修理閥

              (f)膨脹系統:容量控制之冷凍系統

8.人機介面控制系統:液晶顯示觸摸式螢幕按鍵設定,中文表示,及TFT 5.7吋彩色LCD顯示器。

              (a).控制器規格:

                .溫度解析度:0.1℃

                .具有高溫、低溫儲存槽及測試槽溫度設定顯示功能

                .測溫體:DIN 規格ψ1.64熱電耦

                .PID控制方式

              (b).畫面顯示功能

                .採用圖控軟體畫面對談式,螢幕直接觸摸選項,包括

                  開機設定、曲線顯示、循環程式、顯示畫面、輔助設定

                .可顯示目前執行狀態、溫度設定值、時間設定值、剩餘時間、剩餘循環次數

                .溫度程式設定以圖形曲線顯示,具即時顯示程式曲線執

                  行功能

                .中文顯示故障狀態及說明故障排除方法

              (c).程式容量及控制功能:

                .可使用的程式量:最大100組

                .可重覆執行命令:每一個命令可9999次

                .時間設定0~99Hr59min

                .具有預約啟動功能

                .化霜溫度時間設定

9.主 要 配 件:(a)無熔絲開關: 3P 50A (3ψ 220V)

               (b)閥門:氣壓式(氣壓:5kg/cm2客戶須提供空氣)

               (c)總電源開關 1只

10.安全裝置:超溫保護裝置,欠相保護裝置,壓縮機過熱保護開關,壓縮機高

             壓保護開關,壓縮機過電流保護開關,蜂鳴器,漏電斷路器

11.測試孔:

         機體左側ψ50mm孔1只 附矽膠塞頭1只º

12.試料置放架:

               (a)不銹鋼SUS #304網狀置物盤2片

            (b)不銹鋼可調整間距40mm置物架掛勾式8只

13.迫緊:矽膠發泡迫緊

14.周圍環境:

             (a)可容許使用溫度範圍0~35℃

             (b)性能保証範圍:5~35℃

15.使用電源:AC 3ψ3W220V 60HZ

16.保固期: 壹年 (天災、電力異常、人為使用不當、保養不當造成之損壞

           外,本公司完全免費維修)
